Las vistas de un objeto

Una de las técnicas que se utiliza para representar un objeto consiste en dibujar las vistas de un objeto. Las vistas de un objeto son las proyecciones del mismo sobre los tres planos del sistema diédrico. Las vistas principales son tres: alzado, planta y perfil. Se obtienen como resultado de proyectar en varios planos las tres vistas, y desplegando posteriormente dichos planos. Existen dos modelos que definen cómo representar dichas vistas: el modelo europeo y el modelo americano. En la imagen de la izquierda se representa como se proyectan las vistas en el modelo europeo, donde el objeto se encuentra entre el observador y el plano de proyección.

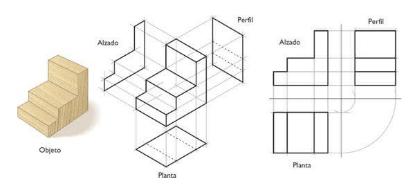

A continuación se muestra un ejemplo, donde se puede observar la proyección de las vistas de una escalera, y como quedarían las vistas representadas según el modelo que utilizaremos.

A continuación, podéis visitar los siguientes enlaces donde se explica con detalle como se obtienen las vistas de un objeto y la diferencia entre los modelos europeo y americano.

• Vistas de un objeto.
• Modelos europeo y americano.

Por último, podéis visitar los siguientes enlaces existentes en la red relacionados con el dibujo técnico, donde en ambos se explica entre otras cosas, la representación de las vistas de un objeto. Permiten visualizar los objetos en 3D, incluso el poder girarlos para observar las diferentes vistas de un objeto. También hay ejercicios prácticos para comprobar la asimilación de los conceptos y propone ejercicios prácticos. Espero que os sean de provecho.

• Vistas (piezas, tipos de rectas y planos).
• Introducción a la visualización de las vistas / obtención de las vistas.
• Educación plástica.net.
